多圈模擬量0-20mA，4-20mA編碼器
技術參數：
|
|||||||||||||||||||
BTM58系列 多圈型絕對值編碼器
模擬量和RS485雙信號輸出
特點與應用：
¨ 輸出信號可選4-20mA，0-5V，0-10V，0-20mA
¨ 可軟件智能編程設定內部參數，更方便連接
¨ 歐系標準安裝尺寸，軸型安裝或盲孔型安裝，安裝方便無需現場找零
¨ 模擬信號輸出都帶有一組RS485信號，可以匹配任何控制器跟PLC從而節省控制器成本
¨ 防護等級最高達IP68，工作溫度可達-40°C...+85°C，可完美應用與長時間水下工作
¨ 具有安全鎖式軸承設計，可防止大尺寸優質軸承組在運行和安裝期間，由于軸向載荷較大而造成不對心。
¨ 可選擇不銹鋼防爆型重載編碼器，具有EX II 2 G Ex ib IIB T4 Gb 歐盟防爆等級認證 ，為石油化工以及防爆設備保駕護航。
產品系列 |
|
|
|
|
尺寸（外殼） | Ø 60mm | Ø 60mm | Ø 60mm | Ø 60mm |

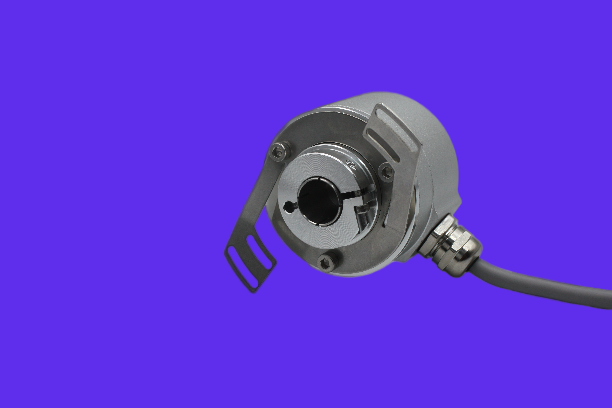

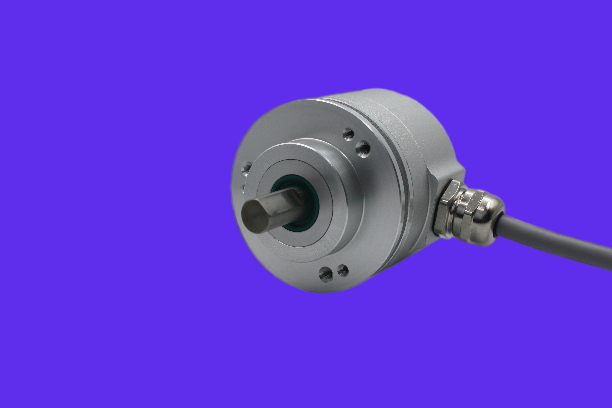

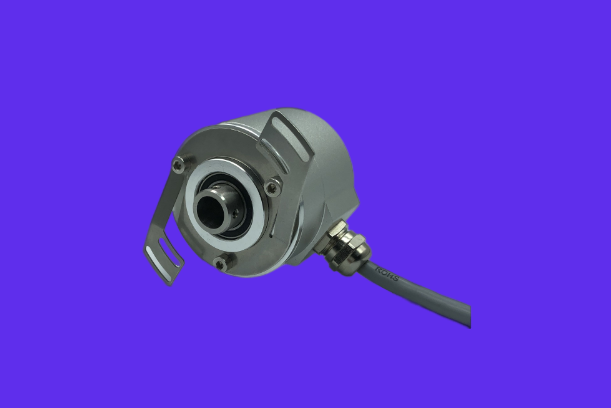

特性 | 軸型帶夾緊法蘭 | 頂絲式盲孔型 | 抱緊環式盲孔型 | 軸型帶同步法蘭 |
主軸尺寸 | 軸型Ø6，8，10、12、15mm | 盲孔型Ø6、8，10，12，14，15，16，18，20，22mm | 軸型Ø6mm | |
| ||||
輸出信號 | 4-20mA，0-5V，0-10V，0-20mA（可設定角度，長度，速度應用輸出） | |||
電源電壓 | 10....30VDC 或 5VDC （反極性保護、過壓保護） | |||
單圈分辨率 | 標準12位40960線（最大16位65536） | |||
轉動圈數 | 12位4096圈(最大65536圈) | |||
重復精度 | ±2BIT | |||
消耗電流 | < 30mA(24V電源) 空載 | |||
信號調整 | 每圈對應值可調，方向可調，預設位置可調，外部零位可調 | |||
| ||||
最大轉速 | 3000r/min | |||
主軸負載 | 徑向80N，軸向40N | |||
防護等級 | IP65或IP68 | |||
啟動力矩 | ≤3Ncm | |||
工作溫度 | -30°C....85°C（可定制工作溫度-40°C....85°C） | |||
儲存溫度 | -40°C....100°C | |||
抗沖擊 | 1000m/s2 , 6ms（100g） | |||
抗振動 | 20g | |||
連接方式 | 8芯屏蔽電纜或航空插頭 | |||
出線方式 | 徑向側出，軸向后出 | |||
接線表
顏色 | 棕色 | 白色 | 粉色 | 黑色 | 綠色 | 黃色 | 藍色 | 灰色 | |
信號 | Vcc | 0V | 模擬量 + | 模擬量 - | RS485A | RS485B | 設置允許 | 外部清零 | |
注：RS485信號用做對編碼器設置時使用，也可以作為標準信號輸出使用。
| |||||||||
RS485通訊的注意事項：
1.通訊速率與傳輸距離是一對矛盾。速率越高，傳輸距離越近、但也越穩定，反之亦然。
2.在外部電磁干擾強時，外部置位線在對編碼器置位需接高電平，但置位結束后建議強制接低電平，以防止編碼器由于外部干擾而突然回零。
3.在外部電磁干擾強時，RS485接線最好使用雙屏蔽電纜。
4.多個編碼器接上位機時，由于編碼器返回數據沒有奇偶校驗，故建議在上位機編程時在時間上對各個編碼器返回的數據進行區分。
5.當系統中有電動機時，編碼器電源需與其他電源隔離。
由于RS485電路是差分形式的，A＋，B－都是帶電壓的，常時間接地或接高電平都會造成RS485電路損壞
RS485通訊協議說明: 波特率：4800bps. 9600bps. 19200bps. 38400bps. 115200bps. 幀格式：數據位8位，停止位1位，無奇偶校驗，無控制流。 Modbus通訊協議說明: 波特率：4800bps. 9600bps. 19200bps. 38400bps. 115200bps. 幀格式：數據位8位，停止位1位，偶校驗，無控制流 | |
置位線（灰色）的使用 設備需要找零點或者重新校準零位時，此時請將灰色線與24V電源正短接3-5秒針，到達時間后請將灰色線取下，這是編碼器變默認為此位置點位零點。 編程允許線（藍色）的使用 設置模式時，編碼器藍色線與棕色線并在一起接正電源，白色線接電源地線。此時，編碼器的通訊速率固定為19200bps。非設置模式，即正常工作時，建議將藍色線與白色線并在一起接電源地線。 | |
原理示意圖：

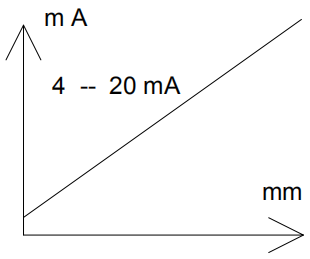

電流輸出示意圖
|
電壓輸出示意圖 |
說明:橫軸表示長度速度等(可自定義),縱軸表示信號輸出的模擬量 | |
